| 規 格 說 明 | 數量 | 原產地 |
| 三菱系統(M80) | 全套 | 日本 |
| XYZ軸用 臺灣上銀/銀泰 精密級滾珠直線導軌(XYZ45) | 全套 | 臺灣 |
| XYZ軸用 臺灣上銀/銀泰 精密級研磨滾珠絲桿(XYZ4012) | 全套 | 臺灣 |
| 臺灣睿瀅直聯式短鼻主軸BT40/155/12000rpm | 1個 | 臺灣 |
| 24位圓盤刀庫(怡泰) | 1套 | 臺灣 |
| Z軸配重選配：氮氣配重 | 1套 | 東莞 |
| 鑄鐵床身(HT300) | 1套 | 自制 |
| 鑄鐵機械零配件(HT300) | 1批 | 自制 |
| 配電柜恒溫空調系統（雷德） | 1套 | 東莞 |
| 施耐德電器配件（施耐德） | 1批 | 天津 |
| 氣動元件(亞德克) | 1批 | 臺灣 |
| 進口瑞典SKF(斯凱孚)軸承 | 全套 | 日本 |
| 主軸水冷機 （雷德） | 1臺 | 東莞 |
| 電子手輪（東策） | 1套 | 廣州 |
| 對刀儀 | 1個 | 自制 |
| XYZ軸配可申縮鋼板罩 | 各1套 | 自制 |
| X/Y/Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
| 自動潤滑油泵（寶騰） | 1套 | 東莞 |
| 空氣過濾器（日本雷曼 M107-A空氣過濾器） | 1套 | 浙江 |
| 噴水裝置 | 2套 | 自制 |
| 水泵750W | 1套 | 常州 |
| 機床附件 | 1套 | 深圳 |
| BT40刀柄/配大小全套縮咀（三合） | 5個 | 深圳 |
| 鏈板排渣機（可另加） | 無 | 自制 |
| 四軸轉臺（可另加） | 無 | 臺灣 |

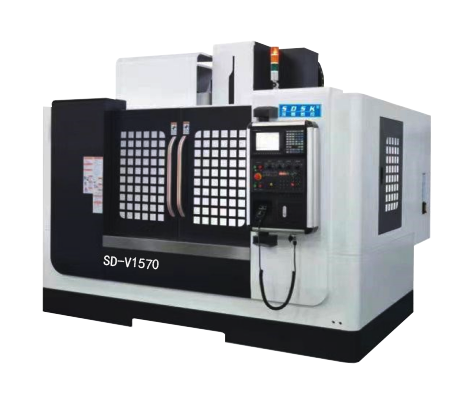

| 機型 | SD-V1570 |
| 工作臺尺寸 | 1600*700 (18T*5*125) |
| 主軸鼻端至工作臺面 | 最高850～最低150 |
| X軸行程 | 1500 |
| Y軸行程 | 700 |
| Z軸行程 | 700 |
| X/Y/Z最快移動速度 | X36米/分鐘 Y36米/分鐘 Z36米/分鐘 |
| 最大加工速度 | 12米/分鐘 |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.001 |
| 三軸垂直度 | 0.015mm |
| 整機定位精度 | ±0.01mm |
| 局布定位精度 | 300內±0.008mm |
| 重復定位精度 | 0.005mm |
| 主軸數 | 1個 |
| 主軸伺服功率 | 11KW |
| 主軸伺服轉矩 | 52.5Nm |
| 主軸轉速 | 12000rpm/min |
| 圓盤刀庫 | 24位 |
| 換刀方式 | 自動 |
| 夾持刀柄 | BT40 |
| 對刀方式 | 自動 |
| 臺面承受負荷 | 1100Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 18KW |
| 整機重量 | 6500Kg左右 |

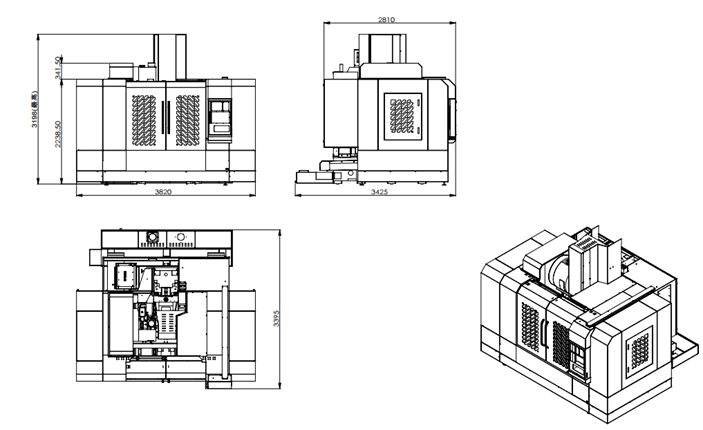

| 外型尺寸(長*寬*高) | 3820*3425*3200 左右 |
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | 直聯式主軸 BT40-155-12000 | 12. | 剛性攻牙功能 |
| 3. | 自動潤滑系統 | 13. | 電氣箱空調 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | BT40刀頭5個（含拉釘、扳手） |
| 6. | 工作燈 | 16. | BT40鎖刀座 |
| 7. | 警示燈 | 17. | M16馬鐵 |
| 8. | 主軸吹氣裝置 | 18. | 6寸批士一臺 |
| 9. | 傳輸線 | 19. | 鎖咀 ER32（4-20） 1套 |
| 10. | 全封閉式護罩 | 20. | 護罩 |
| 序號 | 環境項目 | 項目要求標準 |
| 1. | 電源要求 | AC380V（4P）50-60Hz，空氣開關 100A，電源電壓波動范圍 380V±10%以內 |
| 2. | 空氣壓縮機 | 使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min |
| 3. | 真空壓力 | ≥0.6 mpa |
| 4. | 空氣干燥機 | 必須有空氣干燥機，帶自動排水功能 |
| 5. | 環境噪音/振動 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，穩固，最高點與最低點相差不超過 5mm |
 7. 8. |
環境濕度 | 建議 45%-65% |
| 氣體水分含量 | 無水分 |
