技術參數及配置表

機器簡介:
SDSK 8T機型是專門為門為客戶量身定做的8頭精雕機(剝殼機)；前左右都有推拉門；運動方式為Y軸工作臺前后移動，X軸整個機頭左右移動，8個軸主軸同時上下移動，8個主軸裝夾相同的刀具，同時加工，可大大提高生產效率;機身釆用優質鑄鐵床身結構、深雕數控系系統，伺服電機/主軸伺服驅動;10軸采用進口臺灣上銀/PMI/TBI精密級直線導軌，精密級滾珠絲桿，精密級聯軸器，配電柜恒溫系統，先進的主軸制冷系統，自動潤滑系統，冷卻液循環噴水和噴霧系統，空氣過濾裝置，保證了更高的加工精度、速度與穩定性; 特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密3D雕刻、雕銑、精雕、切割、等加工。
適用行業:各類散熱器、水暖器材、淋沐噴灑、閥門、水龍頭、燈飾、門窗拉手、門鎖、電器機箱機殼、機械零件等加工。
另加裝第四旋轉軸(備注:數量8個)。

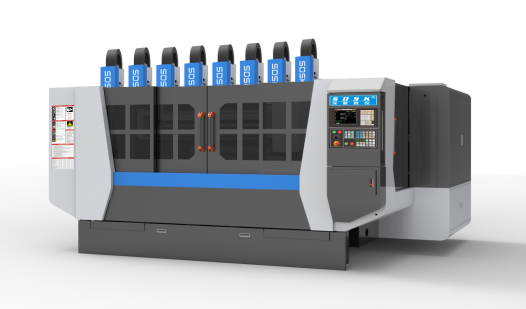

機器名稱：8頭精雕機(剝殼機)

(圖片僅供參考、以實物為準、另可加全罩)

一、機器主要配置清單:(單位:mm)

序號	規  格  說  明	數量
1.	外罩：2mm鋼板、烤漆(不銹鋼水箱)	1套
2.	優質鑄鐵床身(HT250)	1套
3.	X/Y/Z三軸用  臺灣上銀/PMI  精密級直線導軌	全套
4.	X/Y/Z三軸用  臺灣TBI/PMI  精密級滾珠絲桿	全套
5.	臺灣新代數控系統(21GA/16軸)/1套，三軸新代伺服電機(帶驅動器、Z帶剎車)/3個，主軸驅動/8個	全套
6.	施耐德電氣配件	1批
7.	電主軸參數表可選項如下列表二	10個
8.	進口NSK 精密級角接觸配對軸承	全套
9.	主軸水冷機	1臺
10.	電子脈沖手輪（精度0.001mm）	1套
11.	X/Z軸配三防布風琴罩，Y軸鋼板罩	各1套
12.	X/Y/Z軸配塑料拖鏈	各1套
13.	對刀儀	無
14.	自動潤滑油泵2升	套
15.	氣體過濾器	1套
16.	水氣混合噴霧、噴水裝置	各1套
17.	熱交換器恒溫系統	1套
18.	水泵	1個
19.	機床附件	1套


二、電主軸參數表可選項如下列表：

序號	規  格  說  明	數量
	電主軸參數表可選項如下: 一、主軸距離：312mm，工作臺尺寸2500*500 1. 電主軸 4萬轉/分鐘/3.0KW/外徑80mm/手動換刀。 2. 電主軸 2.4萬轉/分鐘/4.0KW/外徑110mm/手動換刀。 3. 電主軸 2.4萬轉/分鐘/5.5KW/外徑125mm/手動換刀。 二、主軸距離：375mm，工作臺尺寸3000*500 1. 電主軸 4萬轉/分鐘/3.0KW/外徑80mm/手動換刀。 2. 電主軸 2.4萬轉/分鐘/4.0KW/外徑110mm/手動換刀。 3. 電主軸 2.4萬轉/分鐘/5.5KW/外徑125mm/手動換刀。	10個


三、設備主要技術參數：(單位:mm)

機型	SDSK312-8T	SDSK375-8T
外型尺寸	長3900寬2600高2700	長4500寬2600高2700
鋁工作臺尺寸	2500*500 （帶T型槽）	3000*500 （帶T型槽）
X/Y/Z行程	550*530*350	550*530*350
最大空走速度	30000mm/min	30000mm/min
最大加工速度	12000mm/min	12000mm/min
控制系統	臺灣新代數控系統	臺灣新代數控系統
伺服系統	交流伺服	交流伺服
系統分辨率	0.001	0.001
三軸垂直度	0.015mm	0.015mm
整機定位精度	士0.015mm	士0.015mm
局布定位精度	300 mm內精度士0.01mm	300 mm內精度士0.01mm
重復定位精度	0.005mm	0.005mm
主軸數	8個  (主軸距離312mm）	8個  (主軸距離375mm）
電主軸功率	4.0KW/個 (可對照參數表另選配)	4.0KW/個 (可對照參數表另選配)
換刀方式	手動	手動
主軸轉速	24000rpm/min	24000rpm/min
夾持刀柄	ER25(最大12mm)	ER25(最大12mm)
對刀方式	手動	手動
可裝料高度	300mm	300mm
臺面承受負荷	1000Kg	1000Kg
額定電壓	380V/50HZ	380V/50HZ
整機最大功率	42KW	42KW
整機重量	6500Kg	7500Kg
